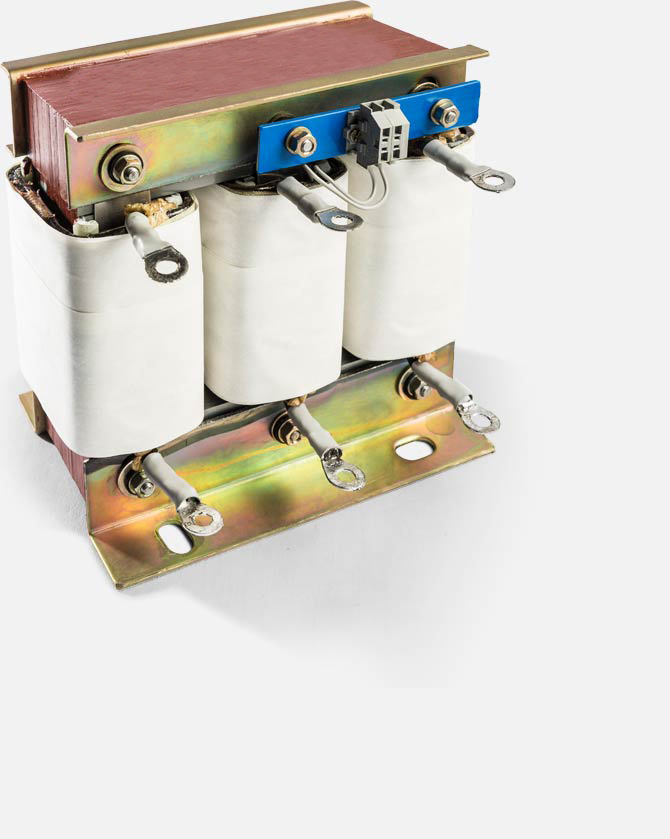

Full range of DTRs from 1KVAr to 100KVAr for APFC Panels and Passive Harmonic Filtering.
| RATING (KVAr) | CURRENT (A) |
INDUCTANCE (mH) |
APPX WEIGHT OF COPPER DTR (KG) |
APPX WEIGHT OF ALUMINIUM DTR (KG) |
TERMINATION TYPE |
|---|---|---|---|---|---|
| 1 | 1.3 | 49.85 | 3.80 | 3.50 | 4mm² Connector |
| 2 | 2.6 | 24.92 | 4.70 | 4.50 | 4mm² Connector |
| 3 | 3.9 | 16.62 | 5.80 | 5.50 | 4mm² Connector |
| 4 | 5.2 | 12.46 | 6.30 | 5.80 | 4mm² Connector |
| 5 | 6.6 | 9.97 | 6.60 | 6.30 | 4mm² Connector |
| 7.5 | 9.8 | 6.23 | 8.30 | 7.90 | 4mm² Connector |
| 10 | 13.1 | 4.53 | 8.80 | 8.90 | 4mm² Connector |
| 12.5 | 16.4 | 3.84 | 9.60 | 9.20 | 16mm² 6Ø Cu/Alu Lug |
| 15 | 19.7 | 3.12 | 10.80 | 10.30 | 16mm² 6Ø Cu/Alu Lug |
| 20 | 26.2 | 2.27 | 14.30 | 13.50 | 16mm² 6Ø Cu/Alu Lug |
| 25 | 32.8 | 1.85 | 17.50 | 15.80 | 25mm² 6Ø Cu/Alu Lug |
| 30 | 39.4 | 1.56 | 19.50 | 18.10 | 25mm² 6Ø Cu/Alu Lug |
| 50 | 65.6 | 0.92 | 32.00 | 25.20 | 50mm² 8Ø Cu/Alu Lug |
| 75 | 98.4 | 0.61 | 41.00 | 35.40 | 50mm² 8Ø Cu/Alu Lug |
| 100 | 131.2 | 0.46 | 52.50 | 43.50 | 70mm² 10Ø Cu/Alu Lug |
| RATING & WINDING | A (MAX) | B (MAX) | C (MAX) | C1 (MAX) | D (MAX) | X (±3mm) | Y (±3mm) | S1 (SLOT WIDTH) | S2 (SLOT WIDTH) |
|---|---|---|---|---|---|---|---|---|---|
| 1KVAr Copper | 150 | 100 | - | 190 | - | 70 | 51 | 7 | 14 |
| 2KVAr Copper | 150 | 125 | - | 190 | - | 70 | 56 | 7 | 14 |
| 3KVAr Copper | 150 | 125 | - | 190 | - | 70 | 61 | 7 | 14 |
| 4KVAr Copper | 160 | 130 | - | 200 | - | 70 | 61 | 7 | 14 |
| 5KVAr Copper | 160 | 130 | - | 200 | - | 70 | 71 | 7 | 14 |
| 7.5KVAr Copper | 200 | 130 | - | 220 | - | 80 | 75 | 7 | 14 |
| 10KVAr Copper | 200 | 130 | - | 230 | - | 80 | 66 | 7 | 14 |
| 12.5KVAr Copper | 230 | 130 | 200 | - | 180 | 80 | 76 | 7 | 14 |
| 15KVAr Copper | 215 | 130 | 200 | - | 180 | 150 | 81 | 10 | 20 |
| 20KVAr Copper | 215 | 150 | 230 | - | 210 | 150 | 86 | 10 | 20 |
| 25KVAr Copper | 230 | 170 | 230 | - | 230 | 150 | 99 | 10 | 20 |
| 30KVAr Copper | 215 | 170 | 230 | - | 230 | 150 | 120 | 8 | 20 |
| 50KVAr Copper | 270 | 170 | 290 | - | 230 | 150 | 101 | 11 | 25 |
| 75KVAr Copper | 270 | 200 | 300 | - | 260 | 150 | 117 | 11 | 25 |
| 100KVAr Copper | 280 | 200 | 360 | - | 260 | 150 | 117 | 11 | 25 |
| 1KVAr Aluminium | 150 | 115 | - | 200 | - | 70 | 51 | 7 | 14 |
| 2KVAr Aluminium | 150 | 125 | - | 200 | - | 70 | 56 | 7 | 14 |
| 3KVAr Aluminium | 160 | 125 | - | 210 | - | 70 | 61 | 7 | 14 |
| 4KVAr Aluminium | 160 | 125 | - | 220 | - | 70 | 61 | 7 | 14 |
| 5KVAr Aluminium | 160 | 125 | - | 230 | - | 70 | 71 | 7 | 14 |
| 7.5KVAr Aluminium | 200 | 125 | - | 240 | - | TBD | TBD | 7 | 14 |
| 10KVAr Aluminium | 210 | 125 | - | 250 | - | 80 | 73 | 7 | 7 |
| 12.5KVAr Aluminium | 230 | 125 | 210 | - | 180 | 80 | 76 | 7 | 14 |
| 15KVAr Aluminium | 230 | 130 | 210 | - | 180 | 150 | 79 | 10 | 20 |
| 20KVAr Aluminium | 230 | 130 | 230 | - | 180 | 80 | 81 | 7 | 14 |
| 25KVAr Aluminium | 250 | 160 | 230 | - | 210 | 150 | 91 | 7 | 14 |
| 30KVAr Aluminium | 260 | 160 | 230 | - | 210 | 130 | 96 | 10 | 20 |
| 50KVAr Aluminium | 285 | 180 | 290 | - | 230 | 150 | 101 | 11 | 25 |
| 75KVAr Aluminium | 270 | 220 | 330 | - | 270 | 150 | 101 | 11 | 25 |
| 100KVAr Aluminium | 280 | 220 | 340 | - | 270 | 150 | 117 | 11 | 25 |
| Reference Standard | IEC 61558-2-20 EN 61558-2-20 IS-5553-1989 |
| Detuning Factor | 7% |
| Input Voltage | 440VAC, 3 Phase |
| Frequency | 50Hz |
| Cooling | Air Natural |
| Insulation Class | Class-H |
| Ambient Temperature | 50ºC Max |
| Conductor | Copper / Aluminium |
| Enclosure | Not Applicable |
| Protection Class | IP00 |
| Linearity | 1.73 x Irms |
| BDV Winding to Core | 2.5KVAC / 5mA / 1Min |
| Thermal Relay | NC Contact |
